Réalisation d'un galerie d'éclairage DEL

Voir le sujet précédent Voir le sujet suivant Aller en bas

Réalisation d'un galerie d'éclairage DEL

Message par tortanche le Jeu 17 Fév 2011 - 14:30

Mon éclairage fournis avec le bac que j’ai récupéré n’était pas suffisant, j’ai alors orienté mes recherche sur les éclairage aux DEL, j’ai tout d’abord regardé quelques tutos sur aquariophilie.org : http://www.aquariophilie.org/articles/ECLAIRAGE_AUX_LEDs_SIMPLE_ET_PAS_CHER_PARTIE_1_Preambule_equiper_un_petit_bac_de_10_litres_sans_eclairage-1.html

Puis de recherche en recherche je suis arrivé sur un forum spécifique éclairage aquarium/terrarium DEL :
http://aquaohm.xooit.fr/index.php

N’hésitez pas à vous inscrire et à lires les post et poser vos question sur ce dernier, j’ai vraiment bien été orienté grâce à eux.

Donc côté matériel :

- une plaque de plexiglas 25*100 Cm (il existe différentes solution plaque, goulotte électrique …)
- Du contre-plaqué marine qui trainait à la maison
- De la peinture ne bombe.
- Du fil électrique
- Côté alimentation, j'ai pris une allim de pc ATX et 4 programmateurs premiers prix de chez casto.

Niveau DEL, j’ai suivit ce qu’on m’a conseillé et je suis parti sur un total de 248 DEL dans un premier temps :
- Blanches (10mm) 87
- blanches (10mm) chaudes 21
- bleues (5mm) 56
- rouges (5mm) 84

J’ai choisi la répartition suivante :

Le mauvais choix a été de prendre des DEL 10mm,nous nous somme tous rendu compte qu’il y avait un default sur ces DEL, elles ne tiennent pas la charge et faiblissent.
Donc si on s'oriente pour gain de place et nombre de soudure/perçage, mieux vaut prévoir plus de DEL et les sous alimenter

Réalisation :

Je suis partis sur 4 schéma électriques
relié sur 4 programmateurs afin d’allumé progressivement la lumière.Sur le forum Aquaohm il
existe d’autres solutions encore plus poussé pour gérer un allumage progressif.

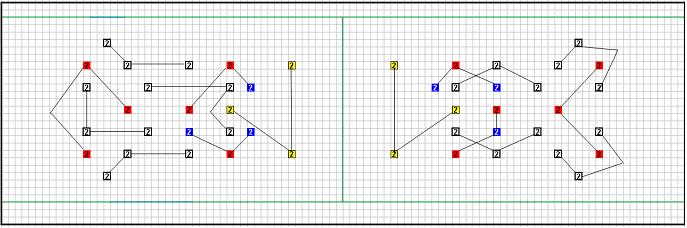

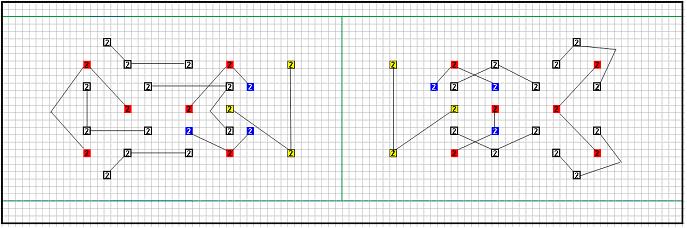

Voici les divers circuits :
Circuit 1 :

Circuit 2 :

Circuit 3 :


Le circuit 4 contenait à la base
que 6 DEL bleues répartis sur deux rangés (la première et la dernière), c’est le
circuit de nuit pour simuler l’éclairage nocturne.

Voici le circuit 1 soudé :


Pour la galerie j’ai suivit ce
tutoriel http://www.aquariophilie.org/articles/Fabriquer_une_galerie_d_eclairage_en_bois-1.html
C’est assez basique.
J’ai ensuite vissé ma plaque de plexiglas sur des tasseaux puis sur le
couvercle de ma galerie.



Voici un premier aperçu du résultat :


Ne pas faire attention au niveau d'eau, avec cette nouvelle galerie j'ai gagné 7cm de hauteur d'eau du coup lors de la photo il manque un peu d'eau Wink.

Pour l'alimentation :
Toujours à l'aide du forum aquaohm, j'ai suivit les explications. http://aquaohm.xooit.fr/portal.php?pid=7
C'est très simple, il suffit de garder un fil jaune, un fil rouge, le fil vert et 3 fils noirs.
Alimenter une ampoule de voiture avec un fil rouge (+5V) et un fil noir (masse) pour "charger" le +5V et obtenir le +12V sinon selon les alims on a plus ou moins 11V.

Puis alimenter les circuits avec le fil jaune (+12V) et le second fil noir.
Relier ensemble le fil vert et le dernier fil noir, ou y intercaler un interrupteur, c'est le on/off de l'alim.

pour mes programmateur,
j'ai demandé conseil sur aquaohm et voici comment il a fallut les modifier afin d'y faire passer du +12V au lieu du 220V :
http://aquaohm.xooit.fr/t893-Eclairage-pour-un-120-Lbrut.htm?start=40

J'ai par la suite apporté des modifications que je décrirais par la suite...


Dernière édition par tortanche le Jeu 17 Fév 2011 - 15:00, édité 1 fois

tortanche
Tetraodon
Tetraodon

Masculin Nombre de messages : 188
Age : 32
Localisation : Cordemais 44360

Revenir en haut Aller en bas

Re: Réalisation d'un galerie d'éclairage DEL

Message par Invité le Jeu 17 Fév 2011 - 14:39

Super projet, et bien réfléchi.
ça a l'air d'être correct niveau éclairage. Reste à voir si les plantes vont aimer le spectre. N'hésite pas à faire des retours.

Invité
Invité


Revenir en haut Aller en bas

Re: Réalisation d'un galerie d'éclairage DEL

Message par ancistrusfou le Jeu 17 Fév 2011 - 14:56

oua super
beau bricolage j attends le retour, voir si les plantes poussent convenablement
encore bravo

ancistrusfou
Scalaire
Scalaire

Masculin Nombre de messages : 268
Age : 34
Localisation : nantes

Revenir en haut Aller en bas

Re: Réalisation d'un galerie d'éclairage DEL

Message par tortanche le Jeu 17 Fév 2011 - 15:03

J'ai pas le temps, ni les photo pour la suite, mais les débuts n'ont pas été terrible et j'ai du apporter des modifications !
Pour le moment (avec les modifications ) l'éclairage est top et les plantes poussent bien (elle ne sont pas trop exigeantes non plus) car je me restreint au basique et sans Co2 happy
Je continuerai ce soir ou ce weekend happy

tortanche
Tetraodon
Tetraodon

Masculin Nombre de messages : 188
Age : 32
Localisation : Cordemais 44360

Revenir en haut Aller en bas

Re: Réalisation d'un galerie d'éclairage DEL

Message par unlapingris le Jeu 17 Fév 2011 - 16:28

Super boulot
Juste pour mon info il s'agit bien de LED?
Ce n'est pas une une autre techno?

unlapingris
Guppy
Guppy

Masculin Nombre de messages : 27
Age : 43
Localisation : saint philbert de grand lieu

Revenir en haut Aller en bas

Re: Réalisation d'un galerie d'éclairage DEL

Message par tortanche le Jeu 17 Fév 2011 - 16:59

Pour info oui LED(light-emitting diode)=DEL(Diode électroluminescente) en français

tortanche
Tetraodon
Tetraodon

Masculin Nombre de messages : 188
Age : 32
Localisation : Cordemais 44360

Revenir en haut Aller en bas

Re: Réalisation d'un galerie d'éclairage DEL

Message par manu 44 le Jeu 17 Fév 2011 - 18:33

il faut que ce soit bien étanche
car, avec la condensation........... pale

manu 44
Modérateur
Modérateur

Masculin Nombre de messages : 2838
Age : 45
Localisation : Bouvron

Revenir en haut Aller en bas

Re: Réalisation d'un galerie d'éclairage DEL

Message par franckyky le Jeu 17 Fév 2011 - 18:35

tres bonne idee

franckyky
Scalaire
Scalaire

Masculin Nombre de messages : 205
Age : 46
Localisation : nantes

Revenir en haut Aller en bas

Re: Réalisation d'un galerie d'éclairage DEL

Message par tortanche le Jeu 17 Fév 2011 - 19:53

A oui j'ai oublié d'en parler ! mais ils y a tout de même moins de condensation qu'avec les néons :p

tortanche
Tetraodon
Tetraodon

Masculin Nombre de messages : 188
Age : 32
Localisation : Cordemais 44360

Revenir en haut Aller en bas

Re: Réalisation d'un galerie d'éclairage DEL

Message par manu 44 le Jeu 17 Fév 2011 - 20:15

par experience, j'ai vu chez un membre du forum des branchement de led "étanche"
grillée a cause la condensation

manu 44
Modérateur
Modérateur

Masculin Nombre de messages : 2838
Age : 45
Localisation : Bouvron

Revenir en haut Aller en bas

Re: Réalisation d'un galerie d'éclairage DEL

Message par tortanche le Jeu 17 Fév 2011 - 20:32

J'ai collé toute mes led à l'aide de colle à chaud.
J'ai blindé de colle (avec le pistolet à colle) à l'interrieur ainsi que toute les soudures et pattes des led et résistances :p
cela fait plus de 3 mois qu'elles sont en route !

tortanche
Tetraodon
Tetraodon

Masculin Nombre de messages : 188
Age : 32
Localisation : Cordemais 44360

Revenir en haut Aller en bas

Réalisation Suite

Message par tortanche le Jeu 17 Fév 2011 - 21:58

Comme je le disait les DEL 10mm ne tiennent pas et faiblissent,
J'ai donc commencer par rajouter la 15aine de DEL blanche froide qu'il me restait dans les divers endroits de la plaque de plexiglas où il restait de la place.
Puis j'ai commandé 4 tube de 48 DEL blanche 5mm 6500 K° sur le site suivant : http://www.ampoule-leds.fr/neon-led-etanche-24-led-blanc-6500degresk-150degres-12v-connecteurs-p-2393.html
quand j'ai commandé elles étaient en promo à 50% Wink

J'ai mit deux tubes devant et deux tube à l'arrière sur ma plaque de plexi.

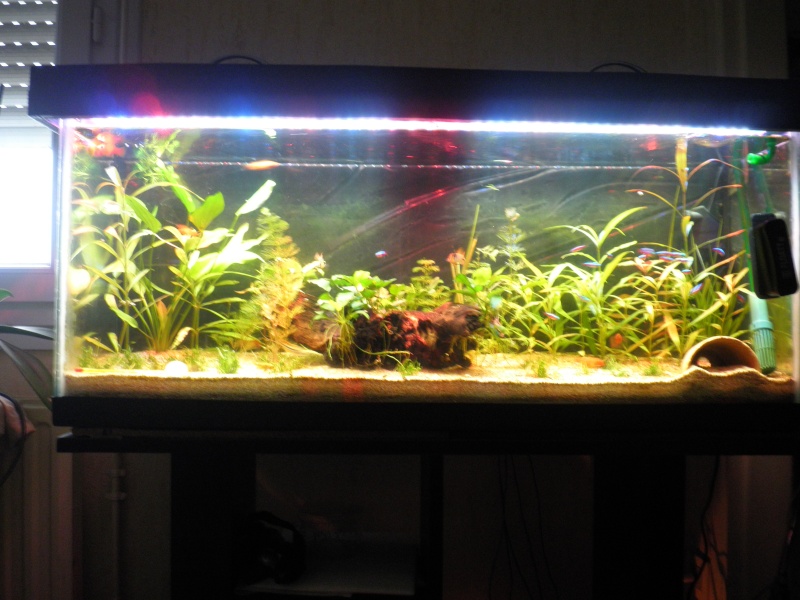

Voilà ce que ça donne aujourd'hui :








J'ai refait la plantation en taillant sauvagement il y a un mois, les plantes restante mesuraient environ 5cm après la taille.
Je pense qu'elles se plaisent plutôt bien Wink

On peut voir que la répartition choisie n'est pas la plus idéale, il y a un peut trop de rouge par endroit, c'est un point qui pourrais être amélioré.

Avec le recul je trouve que les tubes à DEL sont bien plus facile a mettre en place que les DEL seules à souder et sont plus performant que les DEL 10mm.
Par contre il faut tout de même garder une répartition mélangé avec du bleue et du rouge pour respecter un bon spectre pour les plantes (ceci est très bien expliqué sur aquaohm).

Voilà je pense avoir tout dit, si je me rend compte que j'ai oublié des choses je complèterai happy
N'hésitez pas si vous avez des questions !
